جهاز رسم وتخطيط القلب الكهربائي ECG : دليل شامل لأحد أفضل أجهزة الكشف عن أمراض القلب في العناية المركزة

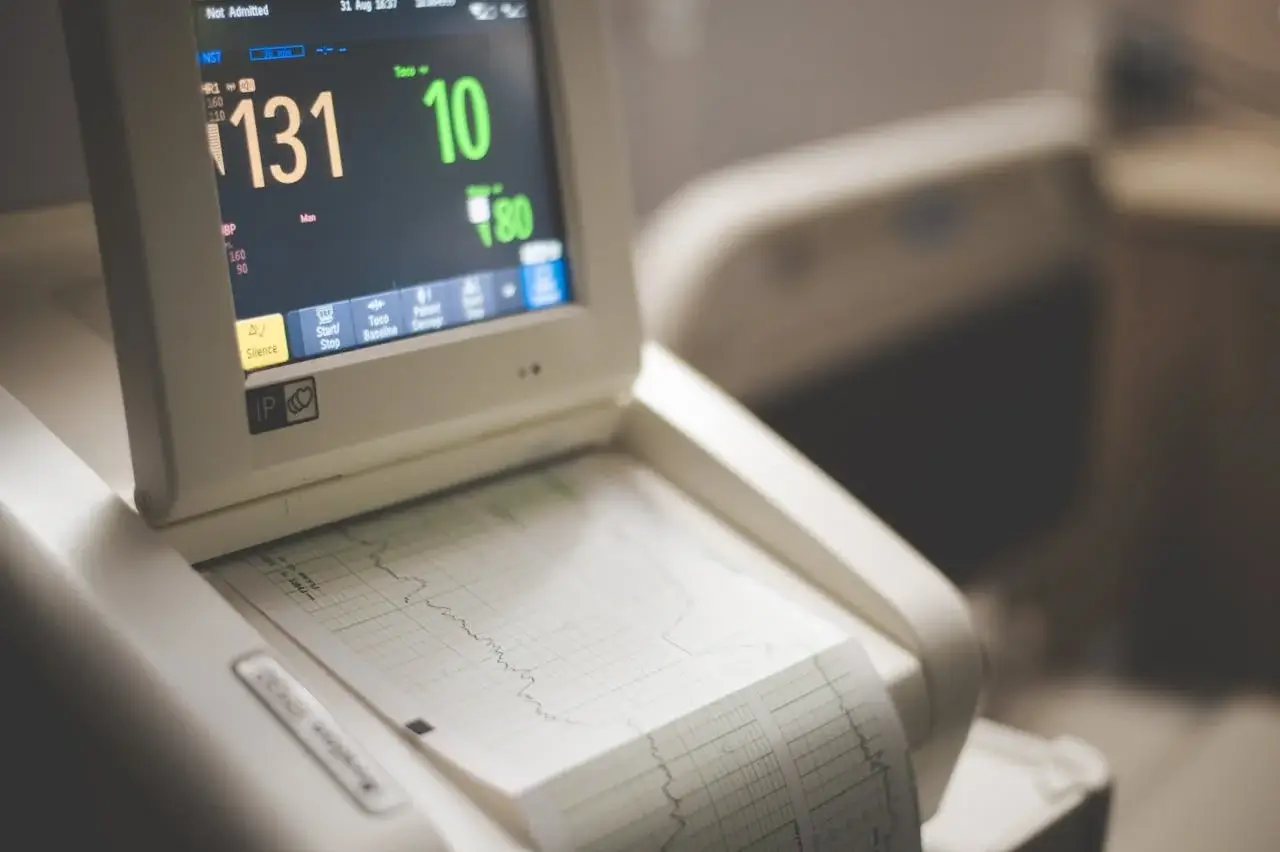

جهاز رسم وتخطيط القلب

 كيف يعمل جهاز رسم وتخطيط القلب الكهربائي؟:-

هو في الأساس جهاز يقوم برصد النبضات الكهربية للقلب، مما يتيح للأطباء مراقبة سلوك عضلة القلب الكهربي، لإكتشاف أي مشاكل قد تكون موجوده في أجزاء القلب المختلفة.



تقدم شركتنا العديد من الخيارات من أجهزة رسم القلب مثل رسم القلب ال3 قناة وال12 قناة






ما هي مشاكل القلب التي يمكن رصدها؟:-

  • عدم انتظام نبضات القلب إما بالبطء أو السرعة أو الاضطراب (Heart Arrhythmia).
  • انفخاض ونقص تدفق الدم للقلب (Ischemia).
  • اضطراب في مسارات التوصيل الكهربي للقلب (Heart Blockage).
  • اعتلال عضلة القلب (Cardiomyopathy)، ومن أمثلته تضخم عضلة القلب (Hypertrophic cardiomyopathy).
  • تشوه في تركيب القلب مثل الحواجز القلبية والصمامات القلبية.
  • التهاب غشاء القلب (Pericarditis).
  • انسداد أو ضيق الشرايين بالأورطي (Coronary Artery Disease).






مما يتكون جهاز تخطيط القلب الكهربائي؟:-

  • الأقطاب والكابلات التي توصل بترتيب معين علي المريض لنقل النبضات الكهربية للجهاز.
  • البوردة الرئيسية التي بها المعالج الذي يستقبل النبضات الكهربية ويترجمها لرسم بياني علي الشاشة.
  • الشاشة التي تستخدم لعرض الرسم البياني والتحكم في وظائف النظام.
  • طابعة مدمجة لطباعة الرسم البياني لتخطيط القلب علي ورق رسم قلب ECG.



تتميز أجهزة رسم القلب في شركة AM بتنوع أحجام وجودة شاشة العرض:

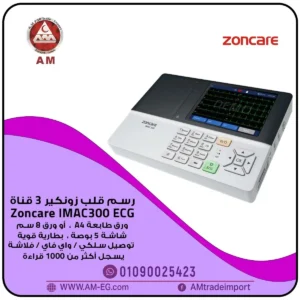

  • جهاز رسم قلب زونكير 3 قناة iMAC 300 Zoncare 3 Channels ECG يأتي بشاشة ألوان 5 بوصة.

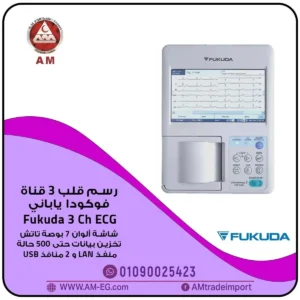

  • جهاز رسم قلب فوكودا 3 قناة ياباني الصنع CardiMax FCP-8100/FX-8100 يأتي بشاشة ألوان تاتش (Touchscreen) 7 بوصة.

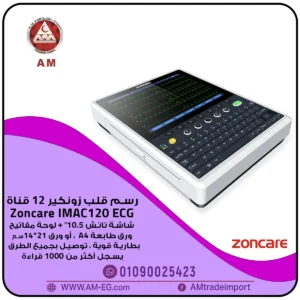

  • جهاز رسم قلب قلب زونكير 12 قناة iMAC120 Zoncare 12 Channels ECG يأتي بشاشة ألوان تاتش (Touchscreen) 10.5 بوصة.




طريقة عمل جهاز رسم القلب الكهربائي؟:-

  • تثبت الأقطاب الموجودة في نهاية الكابلات في مواقع محددة علي صدر المريض حول القلب، وكذلك علي اليد والقدم بمواد لاصقة، أو بإستخدام بامبات هوائية ومشابك معدنية.
  • تشغيل الجهاز، ثم يتم اختيارنمط وطريقة التسجيل من قبل الطبيب، سواء كانت عينة كهربية أو تسجيل مستمر.
  • تبدأ الشاشة في عرض الشكل البياني للنشاط الكهربائي للقلب.
  • بمجرد انتظام الرسم البياني الظاهر علي الشاشة يقوم الطبيب أو الفني ببدء عملية الطباعة بضغطة زر فقط ، حيث تتم الطباعة علي ورق حراري أو علي ورق عادي كا ميزة جديدة في اجهزة رسم القلب الحديثة.
  • يقوم الطبيب بمراجعة الرسم البياني لتحليل النشاط الكهربائي وتحديد أي مشكلات محتملة أو مؤشرات غير طبيعية.



كيف تتم عملية تحليل نتائج جهاز رسم القلب؟:-

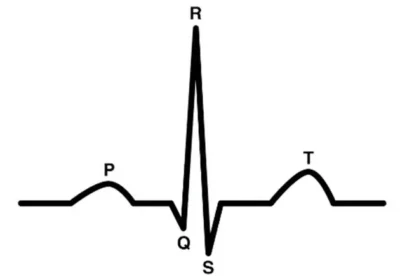

*موجة نبضة القلب الطبيعية تكون بالشكل المقابل*

  • خط المنتصف في هذه الموجة يجب ان يكون مستقيما بالعرض(Baseline)، وإذا إختلف عن هذا الوضع فا هذا يدل علي وجود اضطراب في غشاء القلب.
  • الموجة P تمثل انقباض الأذينين ويجب أن تكون صغيرة ومنتظمة الدوران، وإذا إختلفت عن هذا الوضع فا هذا يدل علي وجود خلل في انقباض الأذينين.
  • مجموعة QRS تعبر عن انقباض البطينين. وجيب أن يكون مدى هذه المجموعة ضيق، وإذا كان واسعاً فقد يدل على وجود مشاكل في انقباض البطينين أو خلل في التوصيل الكهربائي داخل القلب.
  • الموجة T تعبر عن استرخاء البطينين ويجيب أن تكون منتظمة الدوران، وإذا كانت غير منتظمة فقد تكون مؤشراً على وجود خلل في استرخاء البطينين.
  • الفاصل الزمني PR يعبر عن الوقت الذي يستغرقة القلب بين حركة البطينين والأذينين فكلما زاد الفاصل أشار لطول وقت الانتقال وكلما قصر دل علي تسارع وقت الانتقال (علاقة طردية)، ويجب أن يكون متوسطا بين الطول والقصر ليكون طبيعيا.
  • الفاصل الزمني QT يعبر عن الوقت الذي يستغرفة البطينين بين الأنقباض والأنبساط ويجب أن يكون أيضا متوسطا بين الطول والقصر ليكون ضمن المدى الطبيعي، لأن طوله أو قصره قد يدل على وجود مشاكل في البطينين.

وبالطبع هذه النتائج والمعلومات لا يمكن استخراجها بدقة إلا من قبل الأطباء المتخصصين ذوي الخبرة والمعرفة في قراءة الرسوم البيانية للقلب (ECG).




ما هي مميزات جهاز رسم القلب الكهربائي؟:-

  • سهولة الإستخدام بسبب واجهة التشغيل البسيطة التي تتيح للطبيب أو الفني التعامل مع الجهاز بكفاءة بالإضافة الي انه جهاز خفيف الوزن فيسهل التنقل بالجهاز(جهاز رسم قلب محمول Portable):
  • سرعة معالجة المعلومات وتحليل الإشارات الكهربائية للقلب بشكل فوري، مما يساهم في تسريع اتخاذ القرار الطبي.
  • إمكانية التشخيص المبكر.



هل هناك أي عيوب يجب معرفتها قبل شراء جهاز رسم القلب الكهربائي؟:-

  • دقة محدودة في اكتشاف المشاكل المرتبطة بكهرباء القلب.
  • قصر وقت القياس مما لا يجعل المشاكل الطارئة تخرج مع الرسم.
  • الحاجة لمهارة طبية لتفسير الرسوم البيانية.
  • يتأثر الجهاز بأي مؤثر موجات خارجي أو أي مؤثر كهربي.

يعد جهاز رسم القلب الكهربائي طفرة في علم الطب الحديث حيث يوفر معلومات هامة في تشخيص مشاكل القلب المبكرة.

ولكن هناك أجهزة أخري تقوم باستكمال المعلومات المطلوبة والتشخيص الدقيق بعد رصد المشكلة برسم القلب الكهربائي فيحتاج الطبيب لعما فحوصات إضافية مثل الإيكو (Echo) أو الرنين المغناطيسي أو القسطرة لتأكيد التشخيص.

ولعمل فحص الإيكو ستحتاج الي جهاز موثوق يضمن نتائج دقيقة وجودة عالية:

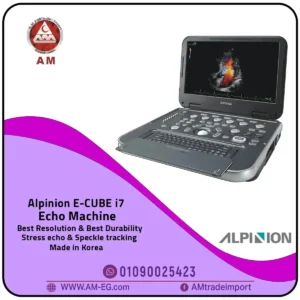

  • سونار ايكو البنيون الكوري Alpinion Color Doppler ECHO Machine  Model E-CUBE i7، نحن الوكيل الحصري.




أسئلة شائعة FAQs:

س1: ما هو جهاز رسم القلب الكهربائي (ECG)؟

ج: هو جهاز طبي يقوم برصد النبضات الكهربائية الصادرة عن القلب، ويحوّلها إلى رسم بياني يُستخدم لتشخيص أمراض القلب المختلفة.

س2: ما الهدف من استخدام جهاز رسم القلب؟

ج: يهدف إلى مراقبة النشاط الكهربائي للقلب واكتشاف أي اضطرابات أو أمراض محتملة مثل اضطراب النبض، تضيق الشرايين، أو اعتلال عضلة القلب.

س3: أين يتم تثبيت الأقطاب على جسم المريض؟

ج: يتم تثبيت الأقطاب على صدر المريض حول منطقة القلب، اليد اليمنى واليسرى، القدم اليمنى واليسرى.

س4: كيف يتم تثبيت الأقطاب على الجسم؟

ج: باستخدام مواد لاصقة طبية، أو بامبات هوائية (Suction)، أو مشابك معدنية، حسب تصميم الجهاز واحتياج الحالة.

س5: ما أنواع طرق التسجيل في الجهاز؟

ج: هناك طريقتان أساسيتان:

  • عينة كهربائية (Snapshot)
  • تسجيل مستمر (Continuous Monitoring)

ويتم اختيار الطريقة حسب قرار الطبيب.

س6: ماذا يظهر على شاشة الجهاز بعد التوصيل؟

ج: يظهر رسم بياني مباشر للنشاط الكهربائي للقلب، يوضح شكل النبضات وترددها وانتظامها.

س7: متى يتم طباعة الرسم البياني؟

ج: بعد استقرار النبضات على الشاشة، يقوم الطبيب أو الفني بالضغط على زر الطباعة لطباعة التخطيط.

س8: ما أنواع الورق الذي يمكن الطباعة عليه؟

ج: ورق حراري بياني ( (ECG Paper، ورق عادي (في الأجهزة الحديثة التي تدعم هذه الميزة).

س9: من يراجع التخطيط بعد الطباعة؟ وما الهدف؟

ج: الطبيب المختص يراجع الرسم البياني لتحليل إشارات القلب واكتشاف وجود أي خلل كهربائي أو مرض قلبي.

س10: ما هي أبرز مشاكل القلب التي يمكن اكتشافها من خلال ECG؟

ج:

  • عدم انتظام نبضات القلب (Arrhythmia)
  • نقص تدفق الدم للقلب (Ischemia)
  • اضطرابات التوصيل الكهربائي (Blockage)
  • اعتلال عضلة القلب (مثل تضخم البطين أو الأذين)
  • تشوهات في القلب (الصمامات، الحواجز)
  • التهاب غشاء القلب (Pericarditis)
  • أمراض الشرايين التاجية (CAD)
س11: ما الذي تدل عليه الموجات الظاهرة في تخطيط القلب؟

ج:

  • الموجة : P انقباض الأذينين
  • : QRSانقباض البطينين
  • : Tاسترخاء البطينين
  • : Baselineيجب أن يكون مستقيمًا – أي انحراف قد يشير إلى التهاب غشاء القلب
  • فاصل : PR زمن انتقال الإشارة من الأذين للبطين
  • فاصل : QT يعبر عن زمن انقباض وارتخاء البطينين
س12: ما مميزات جهاز رسم القلب الكهربائي؟

ج:

  • سهولة الاستخدام
  • سرعة في معالجة الإشارات
  • إمكانية الكشف المبكر عن أمراض القلب
س13: ما عيوب جهاز رسم القلب التي يجب معرفتها؟

ج:

  • دقة محدودة في رصد بعض الحالات
  • قد لا يظهر اضطرابات تحدث خارج وقت التسجيل
  • يتطلب مهارة طبية لتفسير النتائج
  • عرضة للتشويش من مؤثرات كهربائية خارجية
س14: هل جهاز ECG كافٍ لتشخيص كل أمراض القلب؟

ج: لا، يعتبر وسيلة تشخيص أولية. وفي بعض الحالات، يحتاج الطبيب إلى فحوصات إضافية مثل الإيكو (Echo) أو الرنين المغناطيسي أو القسطرة لتأكيد التشخيص.
